Meet en montage instructies Grandeur Rolhor RO-50





     Bekijk hier de Product video

     Bekijk hier de Meetinstructies

     Bekijk hier de Montagevideo (Tussen de kozijnen)


     Bekijk hier de Montagevideo (Op de kozijnen)




Voorbereiding: Plaatsingslocatie bepalen

    • Binnen- of buitenshuis: Bepaal eerst of het rolhor binnen of buitenshuis wordt geplaatst en of deze tussen of op het kozijn gemonteerd moet worden.



IDD-montage (Tussen het kozijn)

  1. Opening meten

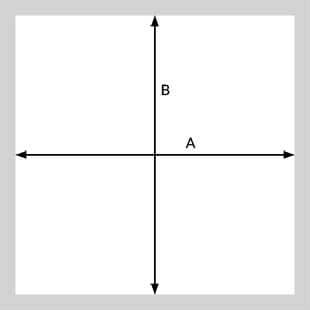

    • Breedte en hoogte meten: Meet de opening waar het hor tussen moet komen (A en B), zowel in de breedte als in de hoogte.
    • Gebruik de kleinste maat als het kozijn niet overal even breed of hoog is.
    • Er hoeft geen extra speling te worden aangehouden; wij berekenen de juiste speling zelf.



  2. Zorgvuldig meten

    • Meet de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
    • Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.



ODD-montage (Op het kozijn)

    1. Opening meten

    • Breedte en hoogte meten: Meet de opening waar het hor omheen geplaatst moet worden (A en B), zowel in de breedte als in de hoogte.
    • Gebruik de kleinste maat als het kozijn niet overal even breed of hoog is.
    • Er hoeft geen extra speling te worden aangehouden; wij berekenen de juiste speling zelf.



    2. Vrije ruimte rondom meten

    • Meet de vrije ruimte op het kozijn rondom de opening: links (C), rechts (D), boven (E), en onder (F).



     3. Let op obstakels

    • Controleer of er geen objecten zijn, zoals een raamuitzetter, die de montage kunnen hinderen. Deze objecten kunnen ervoor zorgen dat het rolhor niet goed sluit.

     4. Zorgvuldig meten

    • Meet de maten bij voorkeur twee keer of laat ze door iemand anders controleren.
    • Gebruik géén lasermeter, of controleer daarna goed met een gewone rolmaat.

     5. Overlap die Raama toevoegt

    • Overlapping per zijkant: Wij voegen aan beide zijkanten maximaal een overlap toe van 3,4 cm, wat overeenkomt met de totale breedte van het zijprofiel.
      De minimale overlap die wij aanhouden is 2 cm.
    • Overlapping aan de bovenzijde: Wij voegen maximaal een overlap van 4 cm toe aan de bovenzijde, wat overeenkomt met de hoogte van de gaascassette.
    • Overlapping aan de onderzijde: Wij voegen hier de afstand naar de vensterbank toe. Indien er geen vensterbank aanwezig is, voegen wij 3 cm overlap toe aan de onderzijde, zodat de borstel goed aansluit tegen het raamkozijn of de muur.
